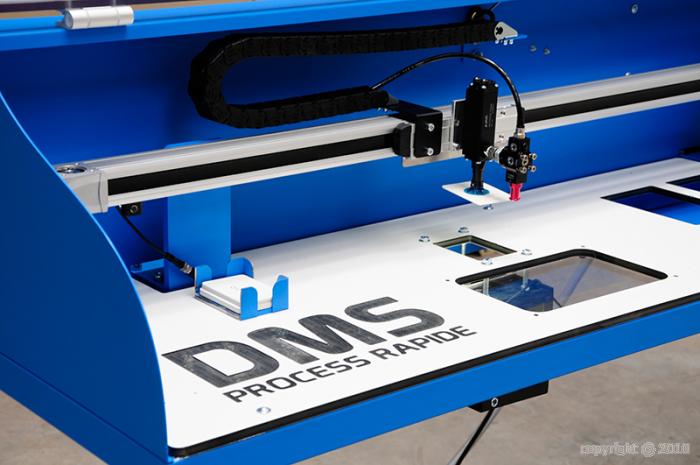

Le système Process Rapide est le dernier poste de contrôle qualité issu d’un process industriel de production de cartes bancaires. Il intègre notamment un axe linéaire industriel permettant le tri de pièces par caméra dimensionnelle.

Il permet un tri à cadence rapide grâce à son architecture de communication intégrant de nombreuses technologies réseau. Un dispositif pneumatique saisit une pièce qui est présentée devant une caméra. Un algorithme identifie les caractéristiques de la pièce qui est ensuite triée dans des bacs.

Ce système didactique est constitué de :

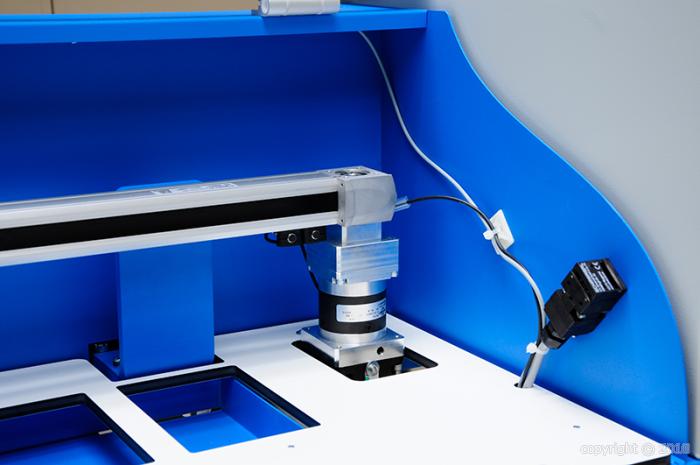

• d’une chaîne d’énergie composée d’une alimentation, d’un variateur de vitesse, d’un moteur Brushless couplé au chariot de l’axe via un réducteur et un système poulies-courroie. Le chariot permet de déplacer les pièces avec un préhenseur pneumatique.

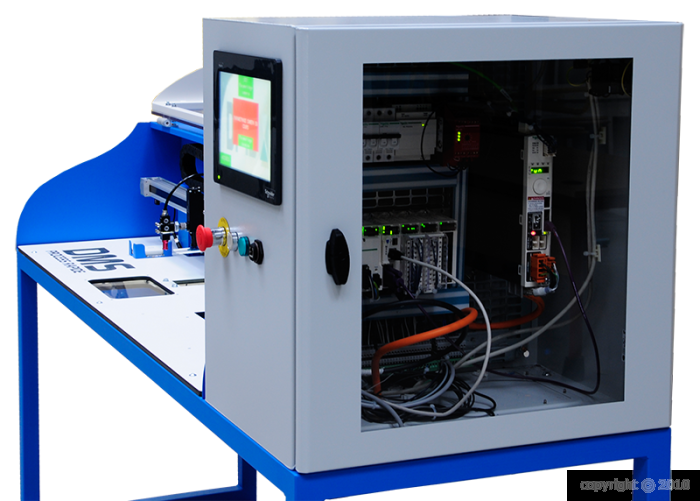

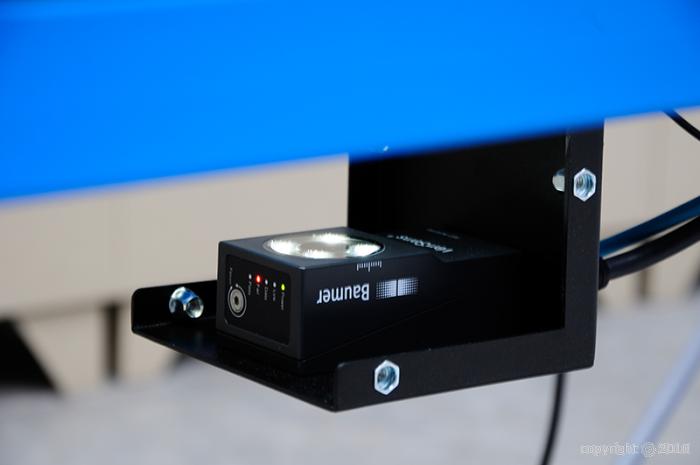

• d’une chaîne d’information composée d’une caméra dimensionnelle, d’Automate M340 communiquant en CANOPEN et Ethernet, d’un écran graphique tactile MAGELIS et de capteurs de position et de sécurités.

Le Process rapide permet d’aborder la quasi-totalité des compétences et des connaissances du nouveau référentiel baccalauréat professionnel « Métiers de l’Electricité et de ses Environnements Connectés ».
